L3 FWLB

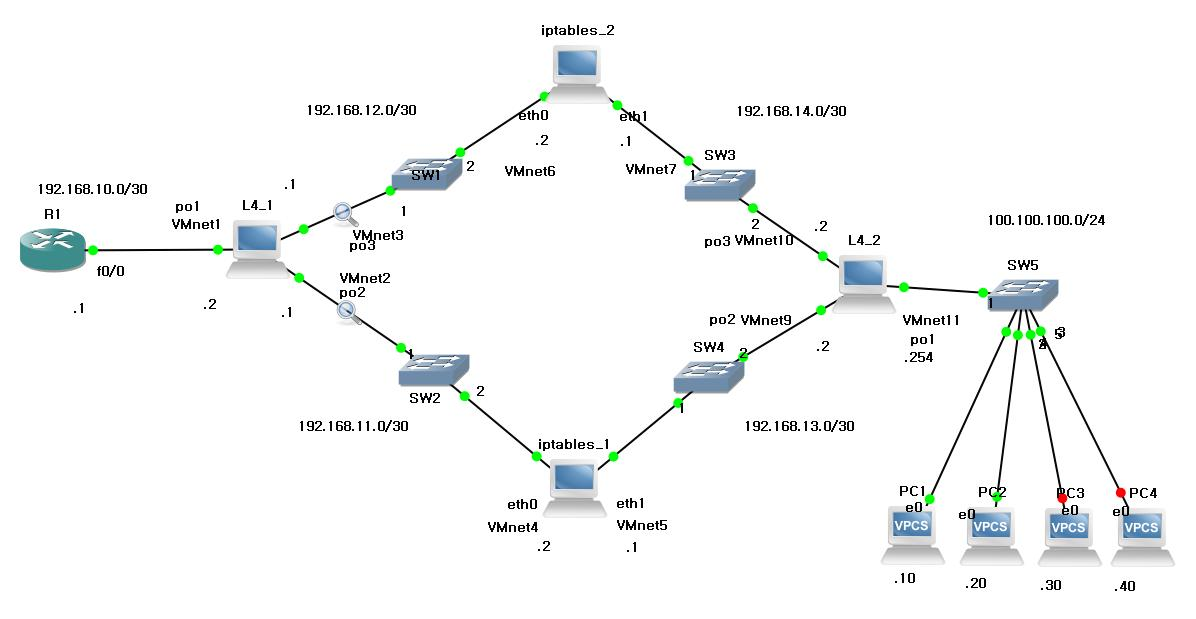

***하나씩 ping으로 확인해보며 왼쪽부터 오른쪽으로 순차적 토폴로지를 구성

그리고 Static route 설정





Static route

iptables_1 & 2에서 라우터 192.168.10.1까지 ping X

라우터에서 ip route 192.168.12.0 255.255.255.252 192.168.10.2



L4_2에서 L4_1~iptables1 & 2까지 192.168.11.2/12.2 ping X

L4_2에서 /cfg/l3/route/ip4/add

192.168.11.0/255.255.255.252/192.168.13.1

192.168.12.0/255.255.255.252/192.168.14.1



L4_2에서 L4_1까지 192.168.11.1/12.1 ping X

iptables에서 ip포워딩



1.vim /etc/sysctl.conf

# Controls source route verification

net.ipv4.conf.default.rp_filter = 1

2. sysctl net.ipv4.ip_forward=1



결과 L4_1 & L4_2 Ping 성공

>> IP4 Static Route# ping 192.168.11.1
[host 192.168.11.1, max tries 5, delay 1000 msec]
192.168.11.1: #1 ok, RTT 4 msec.
192.168.11.1: #2 ok, RTT 5 msec.
192.168.11.1: #3 ok, RTT 4 msec.
192.168.11.1: #4 ok, RTT 4 msec.
192.168.11.1: #5 ok, RTT 5 msec.

>> IP4 Static Route# ping 192.168.12.1
[host 192.168.12.1, max tries 5, delay 1000 msec]
192.168.12.1: #1 ok, RTT 5 msec.
192.168.12.1: #2 ok, RTT 6 msec.
192.168.12.1: #3 ok, RTT 5 msec.
192.168.12.1: #4 ok, RTT 2 msec.
192.168.12.1: #5 ok, RTT 4 msec.





L4_2에서 라우터 192.168.10.1/10.2까지







iptables_1  & 2 설정



기본 네트워크 설정

/etc/sysconfig/network-scripts/에서

eth 0 복사해 eth 1 만들고 ip 및 정보 수정



/etc/udev/rules.d/70-persistent-net.rules

에서 eth 0, 1을 Mac-address에 맞게 수정



reboot



vim /etc/sysctl.conf

# Controls source route verification

net.ipv4.conf.default.rp_filter = 1



sysctl net.ipv4.ip_forward=1



service iptables start

iptables -F

iptables -L 확인

service iptables save

chkconfig iptables on



route add -net 100.100.100.0 netmask 255.255.255.0 gw 192.168.13.2/192.168.14.2

vim /etc/rc.d/rc.local에도 똑같이 설정



L4_1/2 설정







Router 설정
